プレス式分割装置

型式 T−3・O型 T−5・O型 T−10・O型
対応基板サイズ 最大250×330mm 最大300×400mm
実装部品高さ 最大20mm 上面 最大50mm、下面 最大20mm
定格プレス出力 3 トン 5トン 10トン
最大出力 4・2トン 7トン 12トン
出力要素 エアーハイドロブースター方式
オープンハイト 70 mm 150mm 150mm
上下ストローク 40mm 100mm 100mm
1ショット時間 8.0〜9.0秒 8.0〜10.0秒 10.0〜12.0秒
制御 PLC制御
起動方式 両手押しボタン
安全装備 透過センサー
使用諸源 電源AC100V、エアー5kg/cm
装置重量 約360kg 約380kg 約500kg

カタログPDFダウンロード


プレス式分割装置

プレス式分割装置T−3・O型
※画像をクリックすると拡大画像が表示されます。


[特長]
  1. 分割速度が速い。
  2. V溝又はV溝なしでも分割は可能です、但し曲線分割は出来ません。
  3. 分割型の交換が簡単に出来ます。
  4. 構造が頑丈であり、繰り返し精度が高い。
  5. 外形がコンパクトで完成度が高い。
  6. 定格出力に対し最大出力が大きい。
  7. 安全用透過型センサーが標準で組み込まれています。
  8. 対応基板材質 ガラエポ、コンポジット、紙フェノール
  9. 分割刃材質 SKH51
  10. 経験により長寿命の分割型の製作が出来ます。
  11. 分割型が磨耗した場合再研磨を行っております。
  12. 多数個取り基板の分割時、基板の出し入れにかなりの時間を要します、排出トレーを使用することにより
    基板出し入れ時間を大幅に短縮が出来ます。
    〔オプション、2個1セットとします〕




【動画】フレキ基板の分割

その他 T−3・O型はフレキ基板用として製作してあります。

T-3_O-03

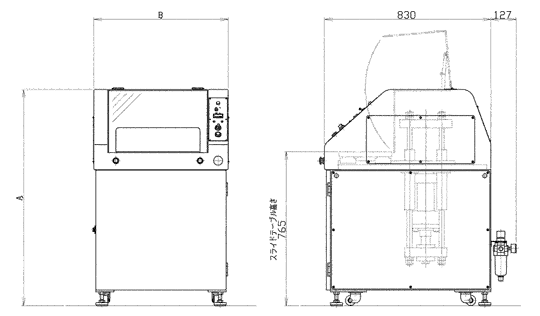

印刷をご希望の方は図面をクリック下さい。

形式
出力
A
B
 T-3・0型
3トン
1020
670
 T-5・0型
5トン
1020
670
 T-10・0型
10トン
1180
830

注意 T−10・0型のスライドテーブル高さは880mmです。


オプション

分割用型、排出トレー、安全用エリアセンサー

分割力の算出法

[注意]
分割刃の刃先角度は30度のため基板のV溝角度は基本的に30度以上を対象としております。

  • 連続したV溝位置の分割の場合
    分割長さの合計寸法〔mm〕x9・5〔kg〕x安全係数1・2=分割力〔kg〕
  • ミシン目分割の場合
    分割長さの合計寸法〔mm〕x5・6〔kg〕x安全係数1・2=分割力〔kg〕
    注意
    上記の分割寸法は刃先角度30度の刃により上下から挟むようにして分割した場合の計算方法です。
    但しV溝角度が35度以上とした場合です。

  • パンチ抜き分割の場合
    分割長さの合計寸法〔mm〕x24〔kg〕x安全係数1・3=分割力〔kg〕
    注意
    部分的に抜くことにより分割する方法です。
