  • 高速型ルータ一分割装置

各種バッチ型ルーター分割機

型式 2スピンドル ルータ分割装置
ECL2025S-2SP型・ECL3325S-2SPS型 *PAT5305733
対応基板サイズ ECL2025S-2SP型  最大200×250mm
ECL3325S-2SPS型  最大250×330mm
対応基板厚さ 0.4〜1.6mm
実装部品高さ 上側 最大13mm、下側 最大20mm
送り速度 最大500mm/s
分割精度 ±0.1mm  [装置としての繰り返し精度は±0.02mmです]
X・Y軸駆動 サーボモーター100W
ボールスクリュー リード12mm
Z軸駆動 エアーシリンダー駆動 上下ストローク20mm
スピンドルモーター DCスピンドルモーター90W、最大回転数40,000r/m、
コレットチャック径3.175mm
Z軸切り替え方法 エアシリンダー駆動メカにより2mm切り替え  [使用経過時間により切り替え]
スピンドル間隔調整範囲 41〜100mm
補完 直線補完
制御方法 PLC制御
データ記憶数 30データ×60分割箇所
データ入力方法 ダイレクト設定
使用諸源 電源AC100V、エアー5kg/cm

[特長]

  1. 標準型ルーター分割構造に2スピンドル機構を組み込み1シート基板を2箇所同時に分割を行っています。結果分割時間は飛躍的に向上いたします。更に分割ピッチの間隔は可変構造となっております。片側のスピンドルは分割箇所毎に運転・停止の設定が出来1スピンドル分割装置としての使用も可能です。
  2. 標準型構造に対しそこそこな費用アップにより高速分割が可能です。
  3. 小型基板の量産に向いております。
  4. 分割時間の計算はこちらをクリックください。
  5. 多数個取り基板の分割時、基板の出し入れにかなりの時間を要します、排出トレーを使用することにより
    基板出し入れ時間を大幅に短縮が出来ます。
    〔オプション、2個1セットとします〕

  バッチ型ルーター分割装置バッチ型ルーター分割装置バッチ型ルーター分割装置

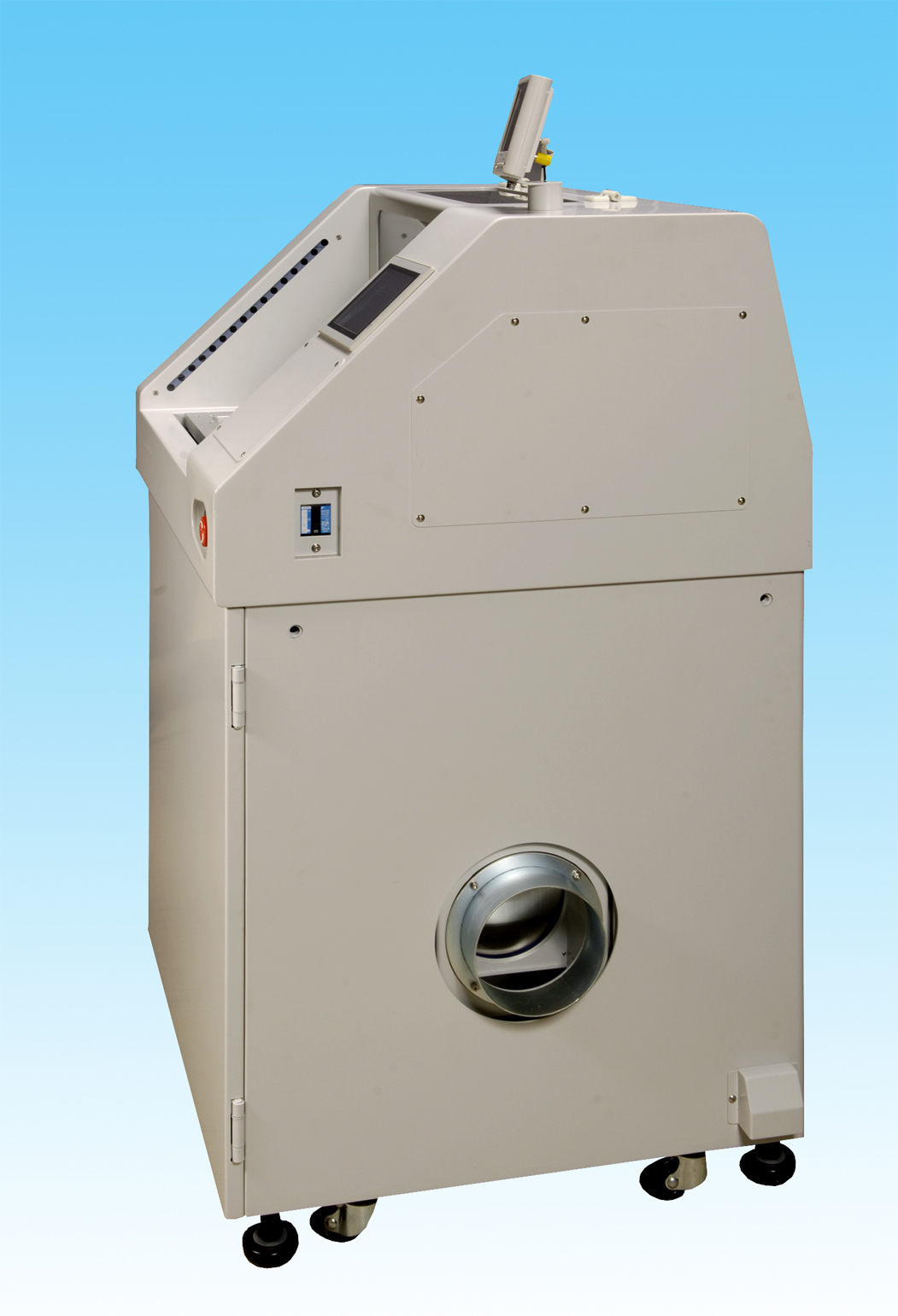

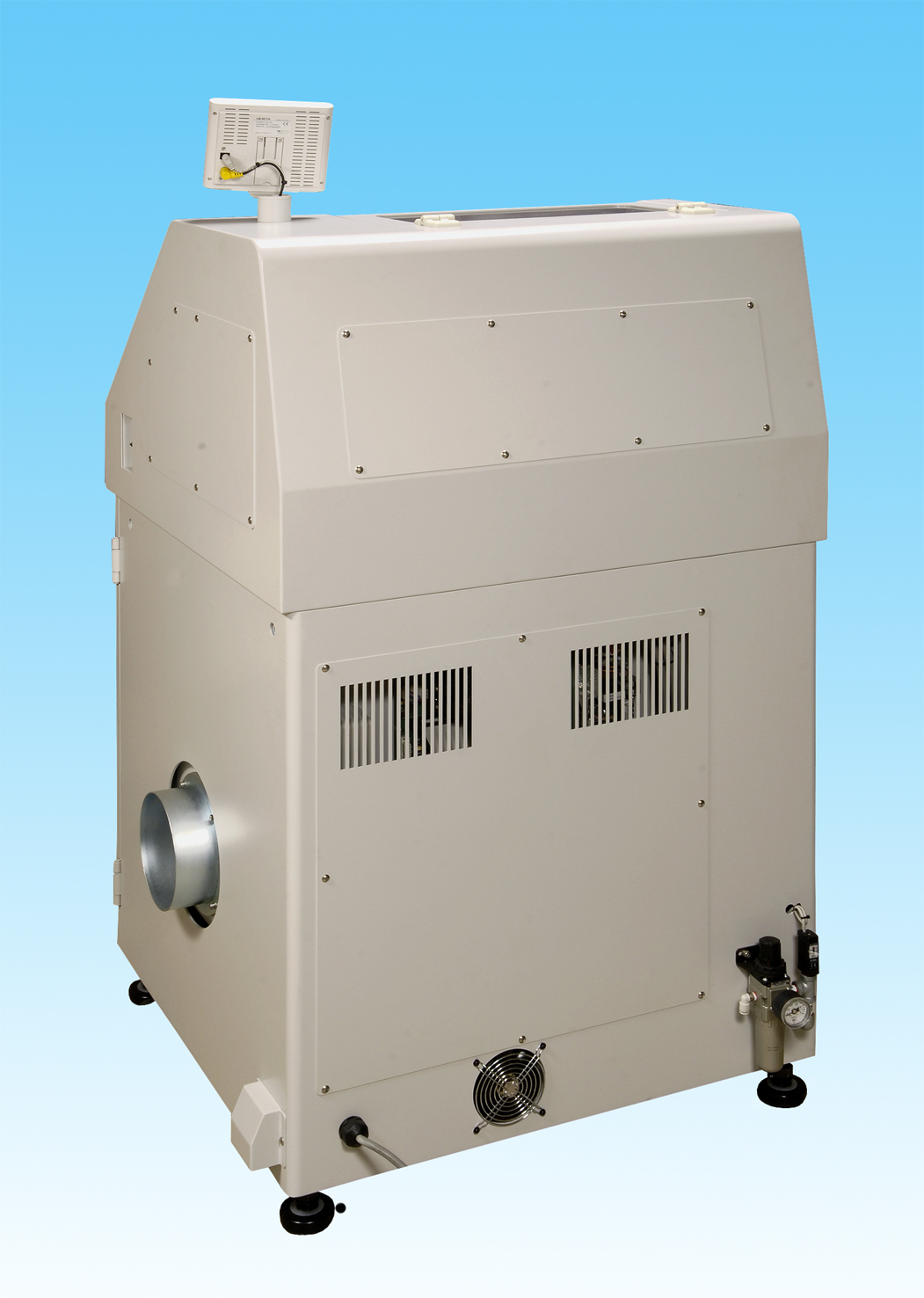

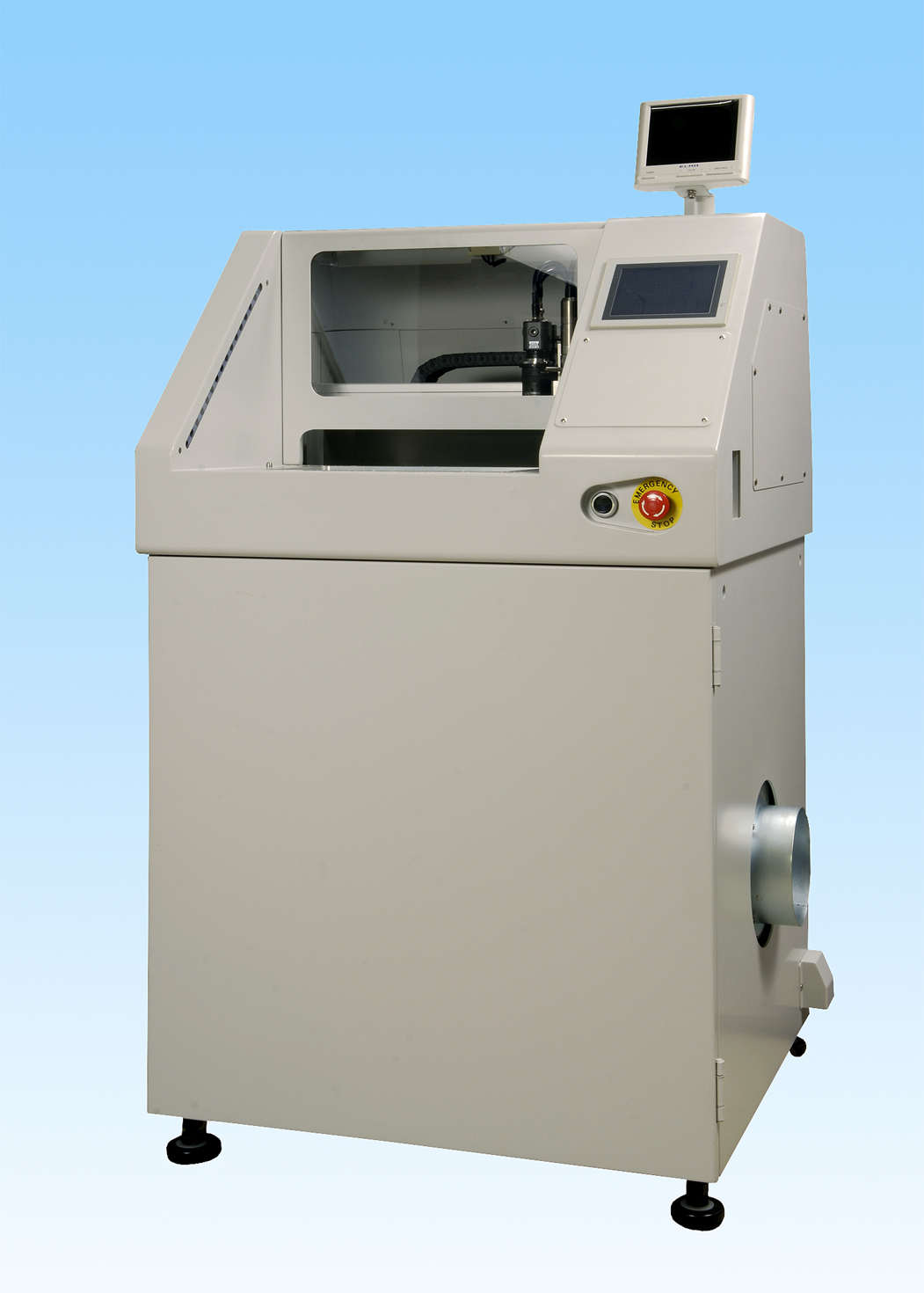

ECL2025S−2SP型
※画像をクリックすると拡大画像が表示されます。

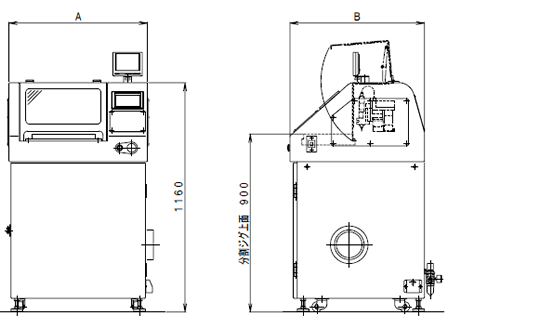

          ECL3325N
印刷をご希望の方は図面をクリック下さい。


形式
A
B
 ECL2025S−2SP
810
680
 ECL3325S−2SP
890
700


型式 旋回テーブル型ルータ分割装置
ECL2025T-2SP型 ECL3325T-2SPS型 *PAT5305733
対応基板サイズ ECL2025T-2SP型  最大200×250mm
ECL3325T-2SPS型  最大250×330mm
対応基板厚さ 0.4〜1.6mm
実装部品高さ 上側 最大13mm、下側 最大20mm
送り速度 最大500mm/s
分割精度 ±0.1mm
[装置としての繰り返し精度は±0.02mmです]
X・Y軸駆動 サーボモーター100W
ボールスクリュー リード12mm
Z軸駆動 エアーシリンダー駆動 上下ストローク20mm
スピンドルモーター DCスピンドルモーター90W、最大回転数40,000r/m、
コレットチャック径3.175mm
Z軸切り替え方法 エアシリンダー駆動メカにより2mm切り替え
[使用経過時間により切り替え]
スピンドル間隔
調整範囲
41〜100mm
補完 直線補完
制御方法 PLC制御
データ記憶数 30データ×60分割箇所
データ入力方法 ダイレクト設定
使用諸源 電源AC100V、エアー5kg/cm

[特長]

  1. 標準型ルーター分割構造に対し旋回テーブルを組み込み基板出し入れ時間の短縮を目的とした装置です。2インデックス構造とし片側で分割を行っている時に、もう片側では基板の出し入れを行います。基本的には分割時間に対し基板の出し入れ時間は短い為基板出し入れ時間は0時間となります。
  2. 旋回テーブル型に2スピンドル機構を組み込みますと分割速度は業界最速となります。*PAT・P
  3. やや小型基板の量産に適します。
  4. 旋回テーブル構造の場合分割ジグは基板1種類に対し2セット必要となります。
  5. 分割時間の計算はこちらをクリックください。
  6. 多数個取り基板の分割時、基板の出し入れにかなりの時間を要します、排出トレーを使用することにより
    基板出し入れ時間を大幅に短縮が出来ます。
    〔オプション、2個1セットとします〕

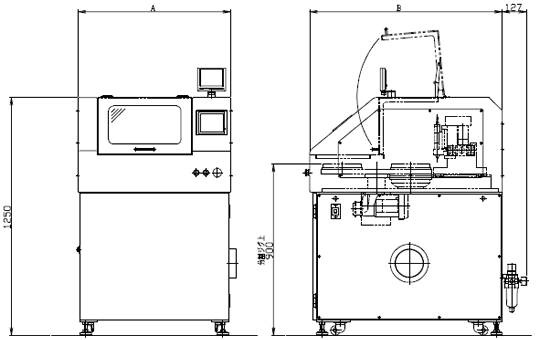

ECL2025T

形式
A
B
 ECL2025T
800
1000
 ECL3325T
920
1140
 ECL2025T−2SP
960
1000
 ECL3325T−2SP
1080
1140

*PAT5305733
