形式	標準仕様インライン型ルーター分割装置
対応基板サイズ	ＩＮＬ２０２５Ｓ型　　最大２００×２５０ｍｍ ＩＮＬ３３２５Ｓ型　　最大２５０×３３０ｍｍ
対応基板厚さ	０・４〜１・６ｍｍ
送り速度	最大７００ｍｍ／ｓ
実装部品高さ	上側　最大１３ｍｍ、下側　最大２５ｍｍ
分割精度	±０・１５ｍｍ〔装置としての繰り返し停止精度は±０・０１ｍｍ〕
Ｘ・Ｙ軸駆動	Ｘ軸＝サーボモーター １００Ｗ、Ｙ軸＝サーボモーター　１００Ｗ
ボールスクリュー	リード１５ｍｍ
Ｚ軸駆動	エアーシリンダー駆動　上下ストローク２５ｍｍ
スピンドルモーター	ＤＣスピンドルモーター９０Ｗ、最大回転数４０、０００ｒ／ｍ
	コレットチャック径３・１７５ｍｍ
Ｚ軸切り替え方法	エアーシリンダー駆動メカにより２ｍｍ切り替え〔分割距離設定により切り替え〕
補　　完	直線補完
制御方法	ＰＬＣ制御
データ記憶数	最大３０データ×６０分割箇所数
データ入力方法	ダイレクト設定
テーブル旋回時間・分割数	-
ローダー最大ストローク	ＩＮＬ２０２５Ｓ型
	ＩＮＬ３３２５Ｓ型
ローダー上下ストローク	３０ｍｍ
ローダー１サイクル時間	１２秒
使用諸源	電源ＡＣ２００Ｖ、エアー５ｋｇ／ｃｍ２

[特長]

1. 汎用インライン型として開発したもので簡単な構造で長時間稼動に対応すべく耐久性に力点を置いた構造となっておりあらゆる業界の分割に対応が可能です。
2. 構造としては分割機構、上流からの受け入れコンベアー、搬送機構、排出平コンベアー[オプション]から構成されており、分割基板に合わせ搬送ハンド更に分割ジグを製作するものとします。
3. 分割後個片の排出時での位置精度は出ないものとします。
4. 分割時間の計算はこちらをクリックください。

　　　

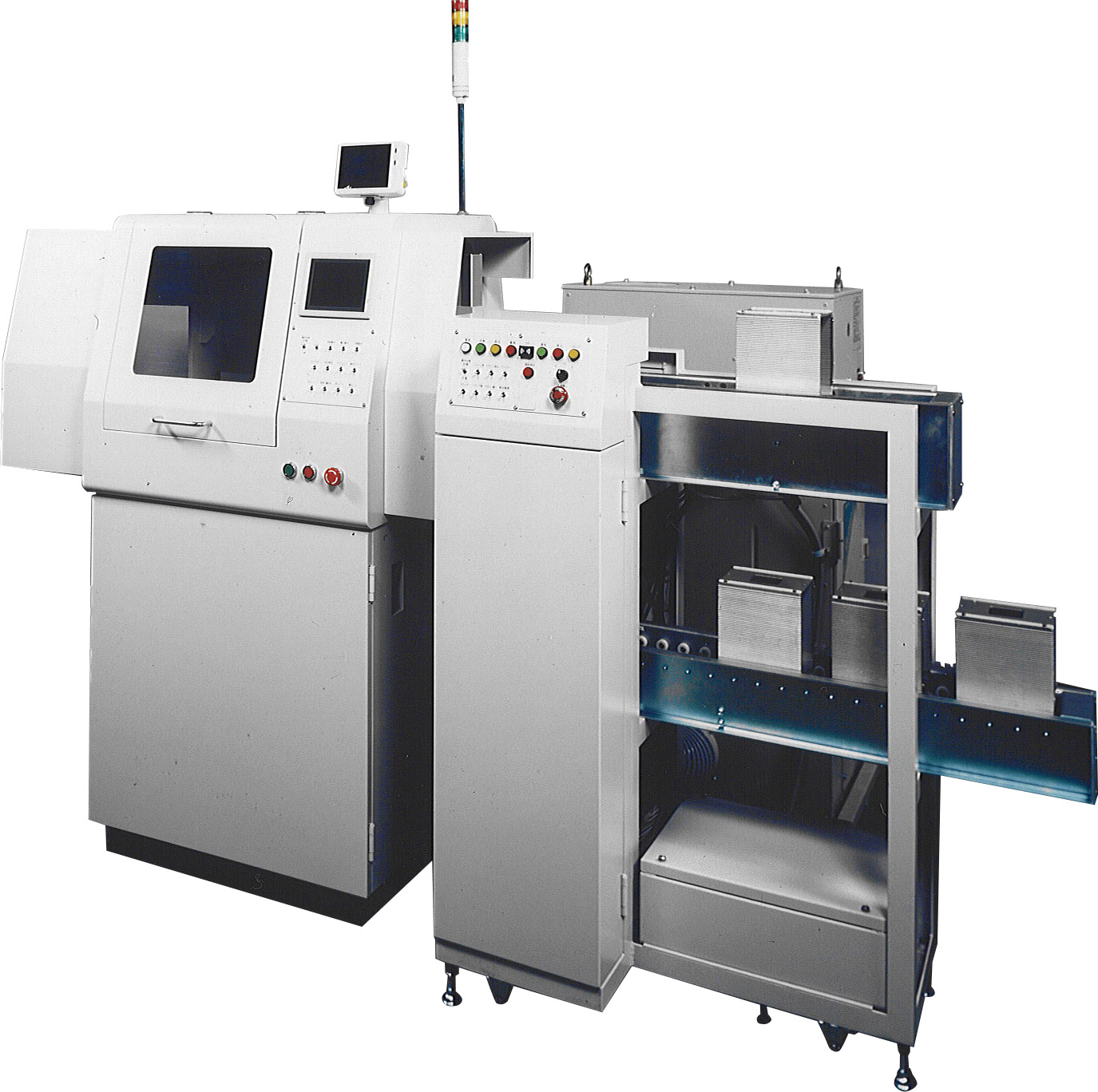

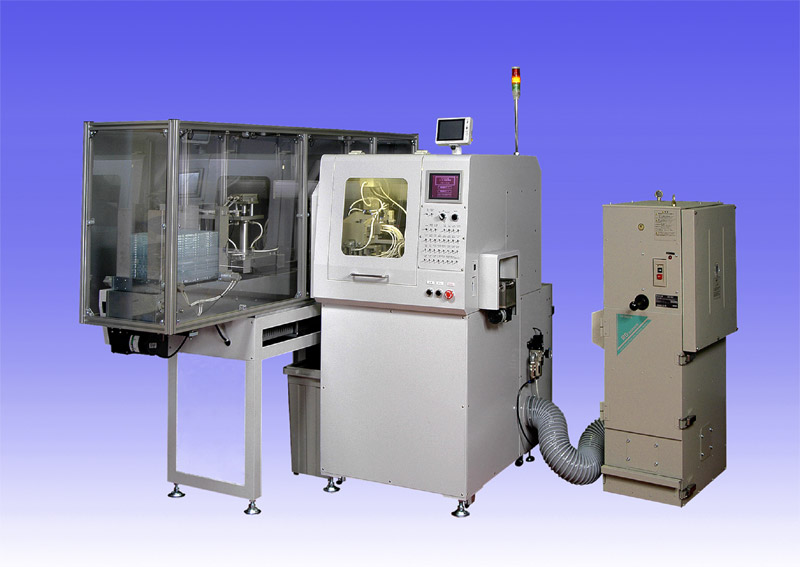

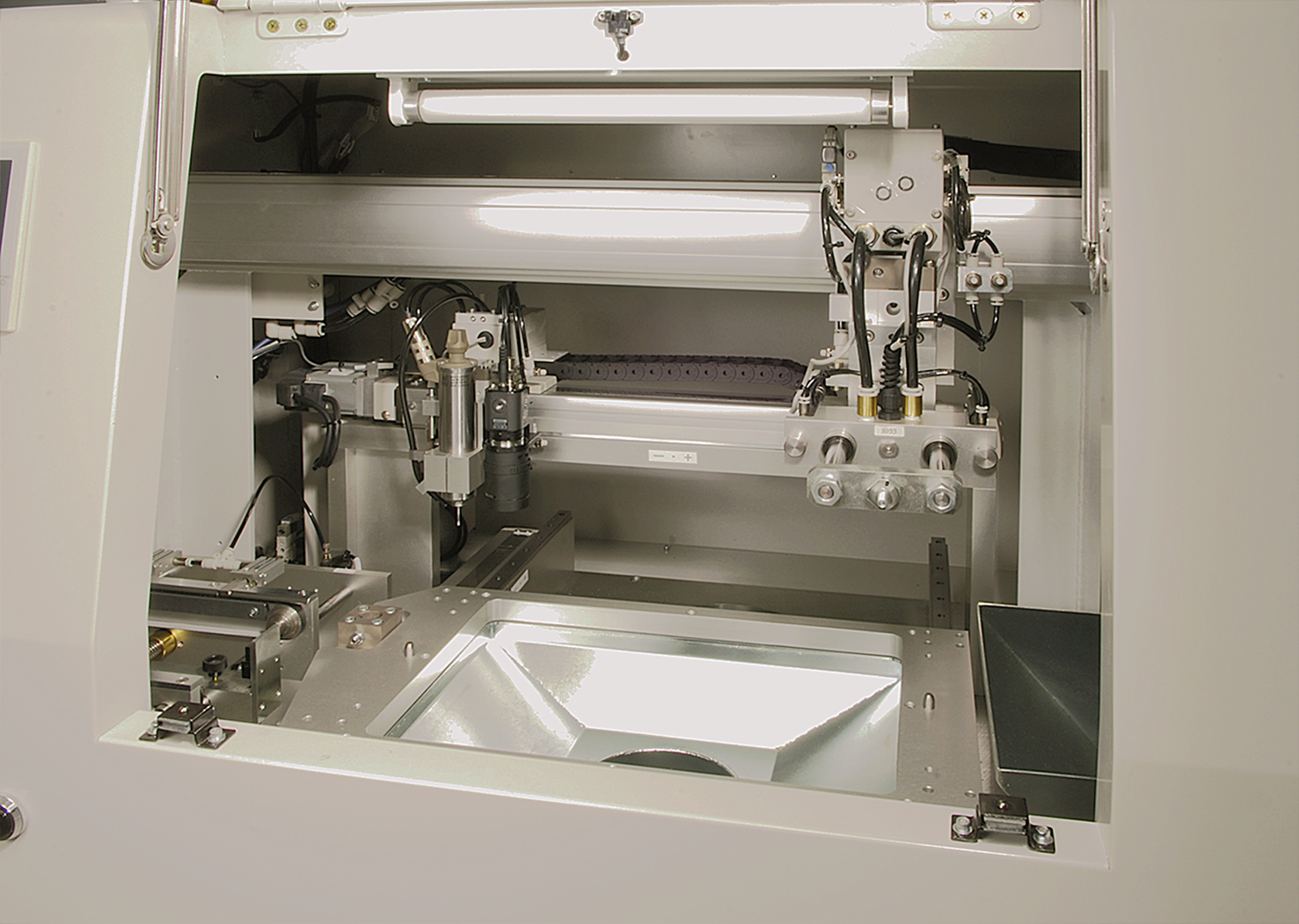

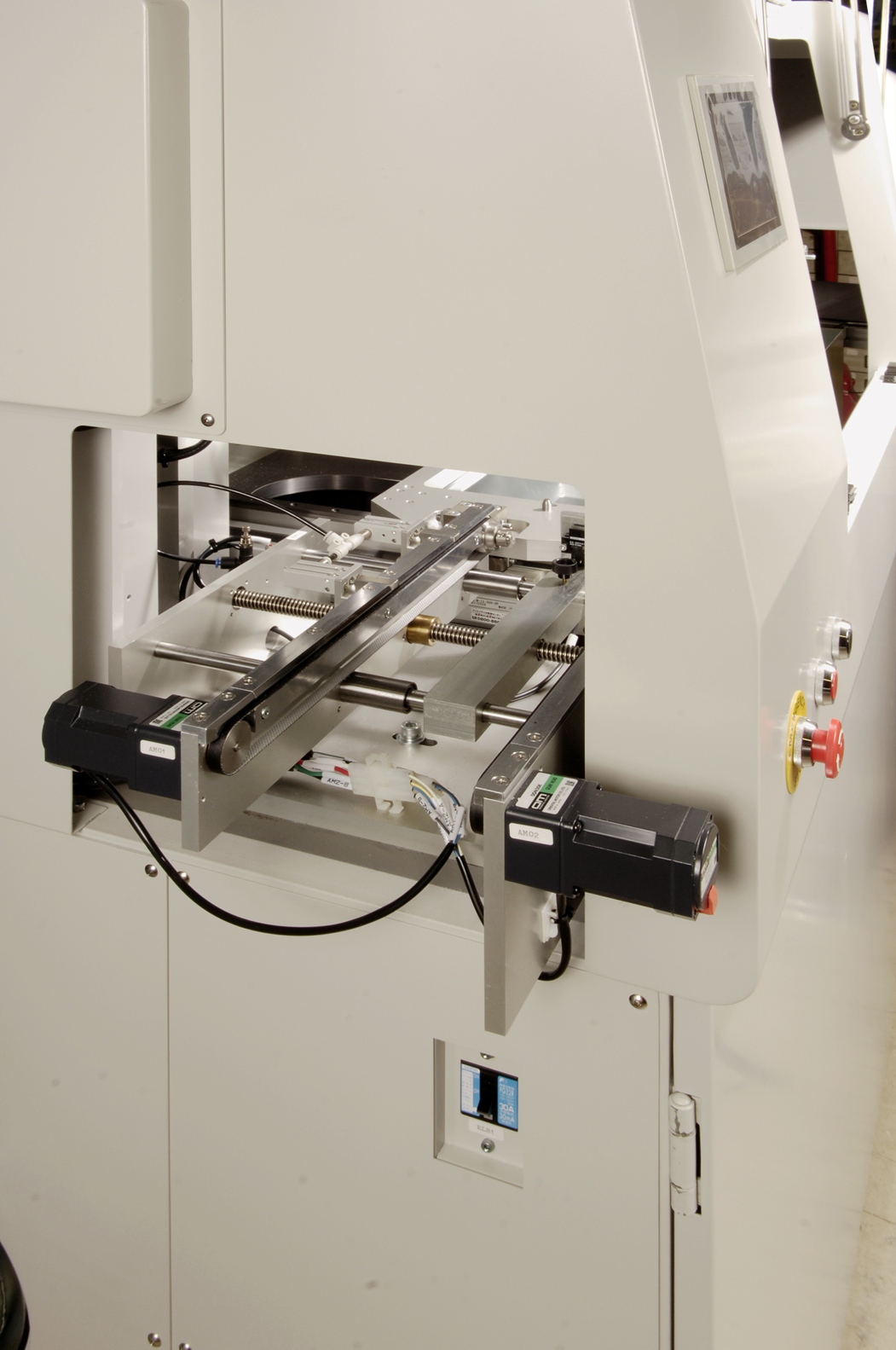

ＩＮＬ３３２５Ｓ型
※画像をクリックすると拡大画像が表示されます。

ＩＮＬ２０２５Ｔ型 ※画像をクリックすると拡大画像が表示されます。

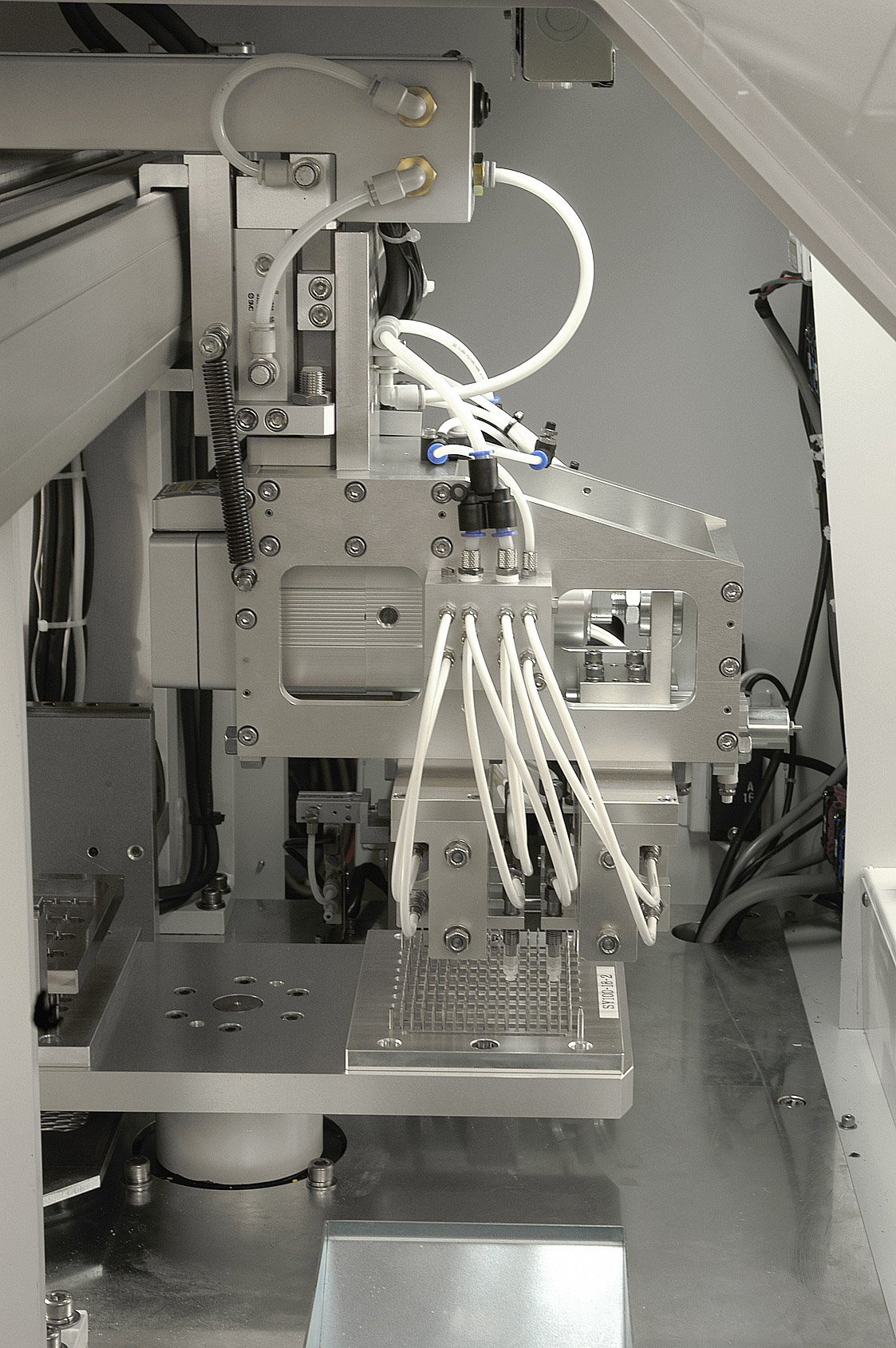

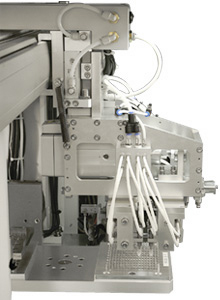

[特長] 排出用ハンドの一例 同時に１０個の分割個片をジグ上にてバキュームチャックし、 搬出中に前後・左右のピッチを変更し トレー上に精密位置決めにて降ろします。 ４回この搬送を繰り返すことににより １シートの排出動作が完了します。。

【動画】： インライン型ルーター分割装置 ＩＮＬ２０２５Ｓ型(In-Line Type PCB separator)

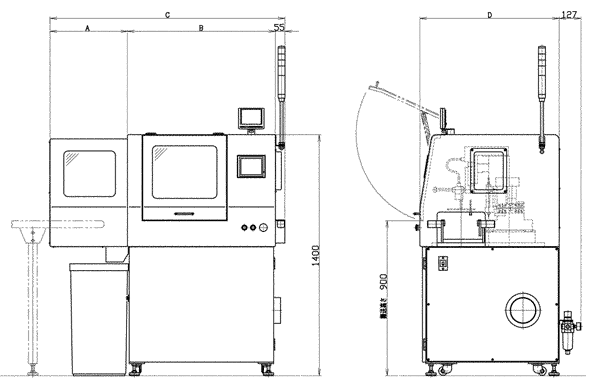

印刷をご希望の方は図面をクリック下さい。

形式	A	B	Ｃ	Ｄ
ＩＮＬ２０２５Ｓ	４５０	８６０	１３６５	８１０
ＩＮＬ３３２５Ｓ	５００	９５０	１５０５	８３０
ＩＮＬ２０２５Ｓ−２SP	４５０	１０２０	１５２５	８１０
ＩＮＬ３３２５Ｓ−２SP	５００	１１１０	１６６５	８３０

形式	２スピンドル型インラインルーター分割装置　*ＰＡＴ５３０５７３３
対応基板サイズ	ＩＮＬ２０２５Ｓ−２ＳＰ型　　最大２００×２５０ｍｍ ＩＮＬ３３２５Ｓ−２ＳＰ型　　最大２５０×３３０ｍｍ
対応基板厚さ	０・４〜１・６ｍｍ
送り速度	最大７００ｍｍ／ｓ
実装部品高さ	上側　最大１３ｍｍ、下側　最大２５ｍｍ
分割精度	±０・１５ｍｍ〔装置としての繰り返し停止精度は±０・０１ｍｍ〕
Ｘ・Ｙ軸駆動	Ｘ軸＝サーボモーター １００Ｗ、Ｙ軸＝サーボモーター　２００Ｗ
ボールスクリュー	リード１５ｍｍ
Ｚ軸駆動	エアーシリンダー駆動　上下ストローク２５ｍｍ
スピンドルモーター	ＤＣスピンドルモーター９０Ｗ、最大回転数４０、０００ｒ／ｍ コレットチャック径３・１７５ｍｍ
Ｚ軸切り替え方法	エアーシリンダー駆動メカにより２ｍｍ切り替え〔分割距離設定により切り替え〕
スピンドル間隔調整範囲	４１〜１００ｍｍ
補　　完	直線補完
制御方法	ＰＬＣ制御
データ記憶数	最大３０データ×６０分割箇所数
データ入力方法	ダイレクト設定
テーブル旋回時間・分割数	-
ローダー最大ストローク	ＩＮＬ２０２５Ｓ−２ＳＰ型
	ＩＮＬ３３２５Ｓ−２ＳＰ型
ローダー上下ストローク	３０ｍｍ
ローダー１サイクル時間	１２秒
使用諸源	電源ＡＣ２００Ｖ、エアー５ｋｇ／ｃｍ２

[特長]

1. 汎用型インライン構造に２スピンドル機構を組み込み１シート基板を２箇所同時に分割を行い、分割時間の短縮が可能となり、分割時間は飛躍的に向上いたします。２台のスピンドル間ピッチは可変構造となっており、片側のスピンドルは分割箇所毎に運転・停止の設定が出来、基板の種類によっては１スピンドル分割装置としての使用も可能となります。
2. 小型基板の量産に向いております。
3. 分割時間の計算はこちらをクリックください。

形式	旋回テーブル型インラインルーター分割装置　*ＰＡＴ５３０５７３３
対応基板サイズ	ＩＮＬ２０２５Ｔ−２ＳＰ型　　最大２００×２５０ｍｍ IＮＬ３３２５Ｔ−２ＳＰ型　　最大２５０×３３０ｍｍ
対応基板厚さ	０・４〜１・６ｍｍ
送り速度	最大７００ｍｍ／ｓ
実装部品高さ	上側　最大１３ｍｍ、下側　最大２５ｍｍ
分割精度	±０・１５ｍｍ〔装置としての繰り返し停止精度は±０・０１ｍｍ〕
Ｘ・Ｙ軸駆動	Ｘ軸＝サーボモーター １００Ｗ、Ｙ軸＝サーボモーター　２００Ｗ
ボールスクリュー	リード１５ｍｍ
Ｚ軸駆動	エアーシリンダー駆動　上下ストローク２５ｍｍ
スピンドルモーター	ＤＣスピンドルモーター９０Ｗ、最大回転数４０、０００ｒ／ｍ
	コレットチャック径３・１７５ｍｍ
Ｚ軸切り替え方法	エアーシリンダー駆動メカにより２ｍｍ切り替え〔分割距離設定により切り替え〕
スピンドル間隔調整範囲	４１〜１００ｍｍ
補　　完	直線補完
制御方法	ＰＬＣ制御
データ記憶数	最大３０データ×６０分割箇所数
データ入力方法	ダイレクト設定
テーブル旋回時間・分割数	旋回時間２秒・２分割
ローダー最大ストローク	ＩＮＬ２０２５Ｔ−２ＳＰ型
	ＩＮＬ３３２５Ｔ−２ＳＰ型
ローダー上下ストローク	３０ｍｍ
ローダー１サイクル時間	１２秒
使用諸源	電源ＡＣ２００Ｖ、エアー５ｋｇ／ｃｍ２

【動画】 旋回テーブル型インラインルーター分割装置 ＩＮＬ２０２５Ｔ−２ＳＰ型

[特長] 汎用型インライン構造に旋回テーブルを組み込み基板出し入れ時間の短縮を目的とした装置です。旋回テーブルは２インデックス構造とし片側で分割を行っている時に、もう片側では基板の出し入れを行います。分割時間に対し基板の出し入れ時間は短い為、基板の出し入れ時間は０時間となります。 旋回テーブル構造に２スピンドル機構を組み込みますと、分割速度は業界最速となります。 小型基板の量産に向いております。 分割ジグは基板１種に対し２セット必要となります。 分割時間の計算はこちらをクリックください。

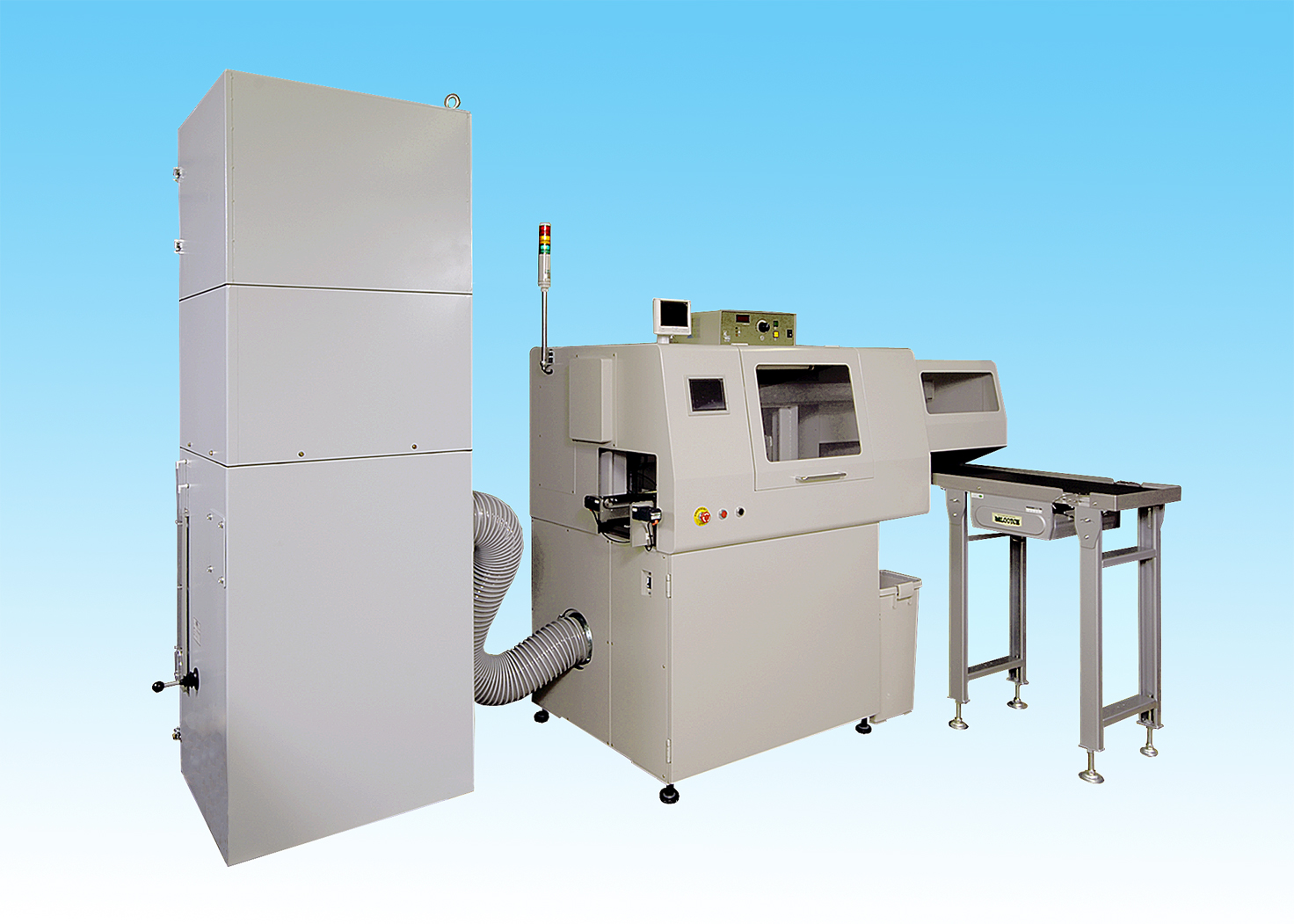

ＩＮＬ２０２５Ｓ型
※画像をクリックすると拡大画像が表示されます。

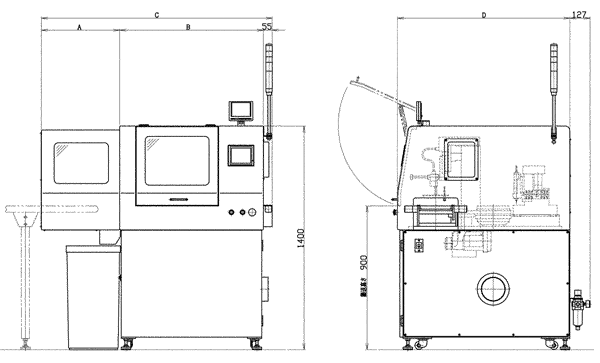

形式	A	B	Ｃ	Ｄ
ＩＮＬ２０２５T−２SP	４９０	９００	１４４５	１０８０
ＩＮＬ３３２５T−２SP	５３０	９８０	１５６５	１２００
